一、浪涌保護器等級

浪涌保護器（SPD），又稱防雷器，是用于保護電氣設備免受雷電浪涌和電源線浪涌沖擊的裝置。根據IEC 61643-11標準，浪涌保護器按其安裝位置和防護等級分為三級：

一級浪涌保護器（T1級）：安裝在建筑物總配電箱或靠近電源引入點的低壓配電系統中，用于防護直擊雷產生的雷電浪涌。

二級浪涌保護器（T2級）：安裝在配電箱或分支電路中，用于防護間接雷產生的雷電浪涌和電源線浪涌。

三級浪涌保護器（T3級）：安裝在終端設備的電源插座附近，用于防護較小幅值的浪涌。

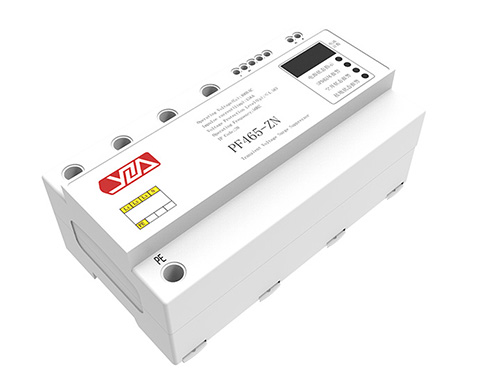

二、YOA一級浪涌保護器選型

1. 參數

最大持續運行電壓（Uc）：指浪涌保護器在正常工作時可承受的最大持續電壓。

沖擊電流（Iimp）：指浪涌保護器在規定試驗條件下所能承受的最大沖擊電流。一級浪涌保護器的 Iimp 值一般為 12.5kA、15kA、25kA、50kA。

殘壓（Up）：指浪涌保護器在規定試驗條件下，流過保護器后兩端殘留的電壓。殘壓越低，對電氣設備的保護越好。一級浪涌保護器的殘壓值一般為 ≤2.5kV。

響應時間：指浪涌保護器對浪涌電壓的響應速度。響應時間越短，對電氣設備的保護越好。一級浪涌保護器的響應時間一般為 ≤1ns。

漏電流：指浪涌保護器在正常工作時流過接地線的電流。

2. 選型

根據安裝位置：一級浪涌保護器應安裝在建筑物或設施的總配電箱或戶外配電柜中。

根據最大持續運行電壓：應選擇Uc值大于或等于被保護設備工作電壓的浪涌保護器。

根據沖擊電流：應根據被保護設備的耐受能力和雷擊風險等級選擇合適Iimp值的產品。

根據殘壓：應選擇殘壓值低于被保護設備耐壓值的浪涌保護器。

根據響應時間：應選擇響應時間小于被保護設備允許的浪涌上升時間的浪涌保護器。

根據漏電流：應選擇漏電流值較小的浪涌保護器。

三、一級浪涌保護器應用原理

一級浪涌保護器主要依靠以下兩種方式來保護電氣設備：

限幅：利用非線性元件（如壓敏電阻、氣體放電管等）將浪涌電壓限制在一定范圍內，以保護被保護設備免受過高電壓的損壞。

泄流：將浪涌電流泄放到大地，以減少流過被保護設備的電流，從而避免設備損壞。

一級浪涌保護器主要由以下幾個部分組成：

放電器：用于吸收浪涌能量。常用的放電器有間隙放電器、壓敏電阻、氣體放電管等。

濾波器：用于濾除浪涌中的高頻成分。

限壓器：用于限制浪涌電壓的幅值。

一級浪涌保護器的應用原理是：當浪涌沖擊來臨時，放電器會首先吸收浪涌能量，并將浪涌電壓限制在一定范圍內；濾波器會濾除浪涌中的高頻成分；限壓器會進一步限制浪涌電壓的幅值，從而保護電氣設備免受損壞。

四、YOA一級浪涌保護器行業解決方案

1. 風力發電場

風力發電場位于空曠地區，遭受雷擊的風險較高，因此需要安裝一級浪涌保護器來保護風力發電機組。

案例參數:

安裝位置：風力發電機組的進線端

SPD類型：T1級SPD

最大浪涌電流：12.5kA

額定電壓：1000V

保護模式：PE-N

2. 變電站

變電站是電網的重要組成部分，匯集了大量的電力設備，需要安裝一級浪涌保護器來保護變電設備免受雷擊損壞。

案例參數:

安裝位置：變電站的進線端

SPD類型：T1級SPD

最大浪涌電流：50kA

額定電壓：10kV

保護模式：PE-N

3. 數據中心

數據中心是現代社會的重要基礎設施，存儲了大量的重要數據，需要安裝一級浪涌保護器來保護數據中心設備免受雷擊損壞。

案例參數:

安裝位置：數據中心的進線端

SPD類型：T1級SPD

最大浪涌電流：20kA

額定電壓：400V

保護模式：PE-N、L-N
